Kako spojiti RGB/RGBW SMD LED trake (Vodič za ožičenje)

Kako potražnja za pametnom i prilagodljivom rasvjetom nastavlja rasti, RGB i RGBW SMD LED trake postale su ključni proizvodi u projektima stambene, komercijalne i arhitektonske rasvjete. Njihove fleksibilne opcije ugradnje i živopisne-mogućnosti miješanja boja čine ih idealnima za širok raspon primjena. Međutim, pravilno ožičenje je kritično. Neispravno spajanje može dovesti do izobličenja boje, pada napona ili čak oštećenja kontrolera.

Na temelju godina iskustva u pružanju podrške instalaterima rasvjete i integratorima sustava, PLUXLED je stvorio ovaj praktični vodič za ožičenje koji će vam pomoći u izgradnji stabilnih i pouzdanih RGB/RGBW sustava rasvjete.

01 Razumijevanje razlika između RGB i RGBW traka

Prije nego počnete s ožičenjem, važno je identificirati vrstu LED trake koju koristite.

RGB LED traka

4 žice: R (crvena), G (zelena), B (plava) i V+ (zajednička pozitivna)

Koristi tri kanala za stvaranje milijuna boja

Idealan za dekorativnu, zabavnu i ambijentalnu rasvjetu

RGBW LED traka

5 žica: R, G, B, W (bijela) i V+

Dodaje namjenski bijeli kanal za čišći, prirodniji bijeli ton

Dobro-pogodno za domove, hotele i-komercijalne projekte

Ispravna identifikacija osigurava pravilan odabir i ožičenje kontrolera.

02 Ključne točke za spajanje RGB/RGBW LED traka

1. Koristite kontroler koji odgovara vašoj traci

RGB trake zahtijevaju RGB kontroler, dok RGBW trake moraju biti uparene s RGBW kontrolerom s namjenskim bijelim kanalom.

Korištenje pogrešnog regulatora može uzrokovati:

Netočne boje

Bijela LED lampica ne svijetli

Sukobi ili preopterećenja kanala

2. Identificirajte zajedničku pozitivnu liniju (V+)

Većina nisko{0}}naponskih LED traka koristi uobičajeni-anodni dizajn (zajednička pozitivna).

Tipične oznake uključuju:

Ispravno poravnanje kanala bitno je za ispravan ispis u boji.

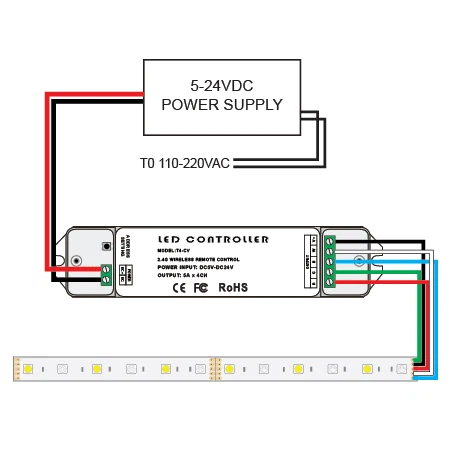

03 Vodič za ožičenje korak-po-korak (primjer: RGBW traka)

Korak 1: Provjerite kompatibilnost napona

Osigurajte da LED traka i napajanje imaju isti napon (12V ili 24V).
Napajanje treba osigurati najmanje 20% dodatnog kapaciteta iznad ukupnog opterećenja trake.

Korak 2: Spojite napajanje na kontroler

Napajanje V+ → Ulaz kontrolera V+

Napajanje V– → Regulator V– ulaz

Provjerite je li polaritet ispravan kako biste izbjegli oštećenje.

Korak 3: Spojite LED traku na kontroler

Uskladite svaku žicu s izlazom regulatora:

TrakaV+ → Regulator V+

R → R

G → G

B → B

W → W(za RGBW modele)

Osigurajte spojeve kako biste spriječili treperenje ili povremenu rasvjetu.

Korak 4: Koristite pojačala za duge vožnje

Kod dugih instalacija, pad napona može uzrokovati nejednaku svjetlinu ili promjenu boje.

Preporučene maksimalne duljine prije pojačanja:

RGB: 5–10 m

RGBW: oko 5 m

Dodajte pojačivač signala i opskrbite ga dodatnim izvorom napajanja za dosljednu izvedbu.

04 Profesionalni savjeti za instalaciju tvrtke PLUXLED

1. Nikada ne miješajte različite napone

Spajanje 12V traka na 24V napajanje (ili obrnuto) trajno će oštetiti traku.

2. Napajajte oba kraja za duge vožnje

Dvo-ubrizgavanje snage osigurava ravnomjernu svjetlinu preko cijele trake.

3. Zaštitite izložene spojeve

Za vanjska ili vlažna okruženja koristite:

Vodootporni konektori

Termo{0}}skupljajuće cijevi

Silikonsko brtvilo

4. Ostavite prostor za rasipanje topline

I regulator i napajanje trebaju imati odgovarajuću ventilaciju.

5. Koristite 5-žilne produžne kabele za RGBW

To smanjuje pogreške u ožičenju i poboljšava pouzdanost instalacije.

05 Uobičajeni problemi s ožičenjem i rješavanje problema

Zaključak

Iako povezivanje RGB i RGBW SMD LED traka nije komplicirano, pravilno planiranje i ispravno ožičenje ključni su za dugoročnu -stabilnost. U PLUXLED-u potičemo instalatere i projektne timove da unaprijed izračunaju opterećenja i odaberu odgovarajuće komponente kako bi kasnije izbjegli probleme s performansama.

Ako trebate dijagrame ožičenja, preporuke proizvoda ili prilagođeno rješenje rasvjete, tehnički tim PLUXLED-a spreman je pomoći vam u bilo kojem trenutku.
